سیستم توزین جرثقیل

توزین جرثقیل

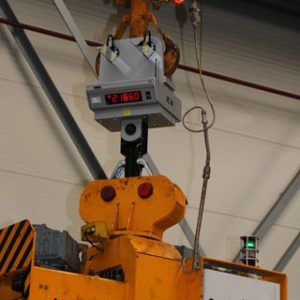

نوعی ترازوی پرتابل است که جهت توزین بارهای لیفت شده توسط جرثقیل و یا در انبارها به صورت ثابت مورد استفاده قرار می گیرد. هر جسمی که توسط قلاب جرثقیل برداشته و جابجا می شود توسط این سیستم قابل توزین می باشد. مکانیزم عملکردی باسکول های جرثقیل و یا آویز که با عبارت لاتین Crane Scale شناخته می شود به این صورت است که حلقه یا هوک فوقانی باید به جرثقیل و یا یک پایه آویز ثابت نصب گردد و کالای مورد توزین به قسمت تحتانی آویزان می گردد و وزن اعمالی در صفحه نمایش روی کرین اسکیل نمایش داده می شود. سیستم توزین جرثقیل در ظرفیت های مختلفی ساخته می شود.

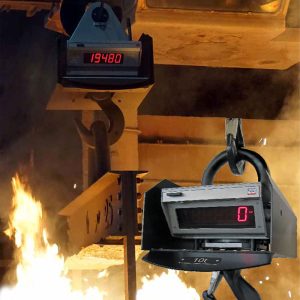

از جمله کاربردهای آن در جرثقیل های کویل، جرثقیل جابجایی پاتیل ذوب، جرثقیل جابجایی بندیل میلگرد و شمش و …… جهت توزین محصول خروجی و جلوگیری از جابجایی بار بیشتر از ظرفیت جرثقیل می باشد.

مناسب ترین وسیله جهت انبارگردانی و توزین در حین جابجایی

• امکان توزین با بالاترین دقت 0.03% F.S
• مقاوم در برابر شوک های مکانیکی با ضریب Safty Factor 5:1
• دارای ریموت کنترل جهت ارسال وزن TARC,Zero ,…
• قابل طراحی برای جرثقیل های مختلف
• دارای قطعات جانبی جهت دریافت اطلاعات وزن تا فاصله 500m از سیستم توزین
• امکان انتقال وزن از طریق پورت RS232
• دارای استاندارد T.A.V آلمان
در انواع
KGW
KGY
LD-LDN
LD ATEX
LK-LKE
CS

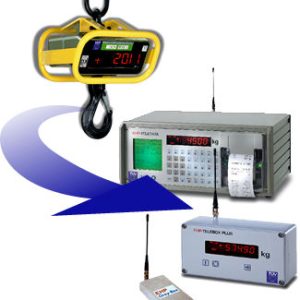

قطعات جانبی
• Data Box
• USB Box
• Tele Data
• Tele Box
• Large Display
• Net-Scale
• Remote Transmitter
تله باکس
• از طریق امواج رادیویی تا فاصله 500 متری می تواند با 2 کرین اسکیل مرتبط شود
• امکان فراهم کردن خروجی های مختلف
• پنج عدد خروجی رله
• خروجی 4تا20 میلی آمپر
• خروجی Profibus
• خروجی RS-232/485
• قابل اتصال به کامپیوتر
• دارای نرم‌افزار مخصوص
• ابعاد: 115×50×220 میلی‌متر
تله ديتا
دستگاه تله ديتا يكی از دستگاه های جانبی كرين اسكيل می باشد كه می تواند تا شعاع 500 متری از كرين اسكيل نصب شده و اطلاعات توزين را از طريق سيستم راديویی دريافت کرده و چاپ نمايد. با دستگاه تله ديتا می توان كليه كارهای اپراتوری را انجام داد. اين دستگاه قابليت ارسال اطلاعات به کامپیوتر را نيز دارد.
علاوه بر قابلیت‌های Telebox، امکانات زیر را فراهم می‌آورد:

• دارای پرینتر داخلی جهت صدور قبض توزین
• امکان درج اطلاعات مختلف بر روی قبض توزین از جمله : وزن بار، تاریخ و زمان توزین، شماره سریال بار، نام مشتری، نام اپراتور، سایر اطلاعات دلخواه
• امکان اتصال صفحه کلید کامپیوتر به این تجهیز جهت کاربری آسان‌تر وجود دارد
• به دلیل امکان اتصال کارت حافظه SD می‌توان حافظه تجهیز را نامحدود نمود
• ابعاد: 360×260×165میلی‌متر
USB BOX
این تجهیز به منظور انتقال اطلاعات کرین اسکیل به کامپیوتر مورد استفاده قرار می‌گیرد.
• انتقال اطلاعات از طریق پروتکل USB 2.0
• عدم نیاز به منبع تغذیه
• به همراه درایور و نرم‌افزار مربوطه
• ابعاد: 40×90×85 میلی‌متر
Net-Scale
این تجهیز به منظور انتقال اطلاعات کرین اسکیل‌ها به سیستم‌های ERP مورد استفاده قرار می‌گیرد.
• Net-Scale امکان دریافت اطلاعات 16 کرین اسکیل را به صورت همزمان از طریق امواج رادیویی و انتقال آنها به سیستم ERP سازمان از طریق ارتباط شبکه دارا می‌باشد.
• ابعاد: 40×85×130 میلی‌متر
لارژ ديسپلی

نشاندهنده لارژ ديسپلی برای مواردی استفاده می شود كه مشتری نياز دارد وزن بار خود را در فاصله دورتری ببيند . اين سيستم نيز از طريق امواج راديویی با كرين اسكيل ارتباط دارد و نياز به كابل كشی بين كرين اسكيل و لارژ ديسپلی نيست.
